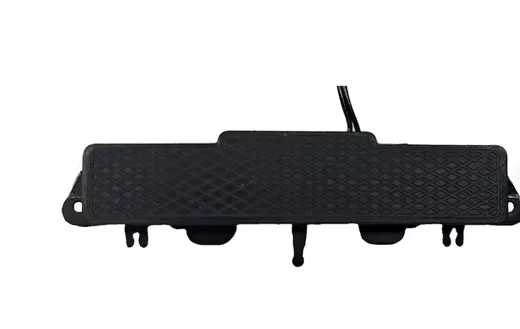

Decoderwerk 80203 Motorischer digitaler Weichenantrieb für das Märklin K Gleis, RailCom

• Der Decoder verfügt über einen Motorausgang und einen Lichtschaltausgang sowie RailCom
• Der Decoder besitzt 2 Kontakteingänge für analoges Schalten und manuelle Auslösung
• Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
• Programmierung dank RailCom im eingebauten Zustand möglich

• Der Antrieb ist langsam umlaufend (einstellbar)

• Der Decoder eignet sich zur Steuerung von Märklin® K-Gleis-Weichen und der optionalen Weichenlaterne.
• Passt an Märklin® Unterflurnachrüstsatz
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

Kompatibel

• Antrieb Der Antrieb ist die ideale Alternative für die elektrischen Weichenantriebe 75491 und 7549 und schaltet lautlos, sicher und langsam vorbildgerecht. Der Stromverbrauch liegt selbst im Schaltvorgang bei unter 50mA

• Märklin K-Gleis Der Decoder kann direkt in die folgenden Weichen eingesetzt und angeschlossen werden.
  • Weiche links
  • Weiche rechts
  • Schlanke Weiche links
  • Schlanke Weiche rechts
  • Bogenweiche links
  • Bogenweiche rechts
  • Schlanke Bogenweiche links
  • Schlanke Bogenweiche rechts
  • Doppelkreuzungsweiche

Spannung

• Aufbauen
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
• Leistung
  • 9-24V Gleichspannung
  • 10 mA Strom
  Der Lichtausgange kann mit 0,5A belastet werden und liefern 9-24V Gleichspannung.
• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Standard Standardmäßig macht der Ausgang kleine Schritte und fährt den Motor langsam. Die Zeit ist einstellbar.
• Es werde Licht Der Decoder unterstützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaterne wieder her.
• Verdreht Der Weichenausgang kann invertiert werden. So können zum Beispiel gegenläufige Weichen mit der gleichen Adresse geschaltet werden.
• Kleine Schritte Du kannst die Umlaufzeit ganz einfach umstellen bis zur Zeitlupengeschwindigkeit
• Auf Befehl Du kannst durch die 2 Kontakteingänge den Motor manuell, über einen anderen Decoder oder gar analog betreiben.

Installation

• Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin K-Gleis-Weiche.
• Befestigung Der Decoder kann einfach an das Gleis der K-Gleis-Weiche von Märklin angesteckt werden.

RailCom ist eine eingetragene Marke der Lenz Elektronik GmbH
