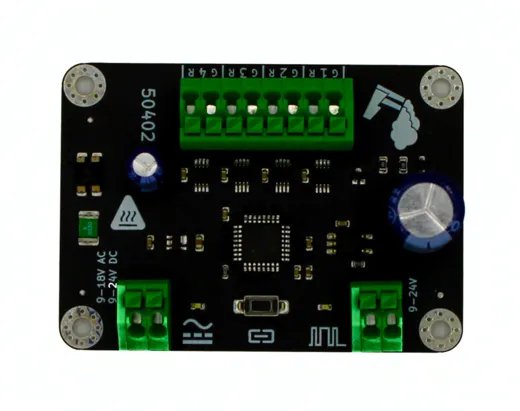

4 Kanal Signaldecoder

CHF 27.90

Verfügbar: Ab Lager, sofort lieferbar

Anzahl (Stk.):

Beschreibung

  • Der Decoder verfügt über 4 Ausgänge.
  • Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
  • Der Decoder eignet sich zum Schalten von Märklin Startup Signalen.
  • 100% Qualitätsprüfung aller Decoder
    Entwicklung und Produktion in Deutschland
    Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller



Kompatibel

  • Signale Der Decoder kann an die folgenden Signale angeschlossen werden.
    • Märklin Start-up Licht-Gleissperrsignal 74371
    • Märklin Start-up Lichtvorsignal 74380
    • Märklin Start-up Lichtblocksignal 74391
  • Märklin C-Gleis Der Decoder kann in die folgenden Gleise eingesetzt und angeschlossen werden.
    • Gerades Gleis 24172
    • Gerades Gleis 24188
    • Gerades Gleis 24229
    • Gerades Gleis 24236
    • Gerades Gleis 24360
    • Gebogenes Gleis 24912
    • Gebogenes Gleis 24230
    • Gebogenes Gleis 24330
    • Gebogenes Gleis 24430
    • Gebogenes Gleis 24530
  • Trix C-Gleis Der Decoder kann in die folgenden Gleise eingesetzt und angeschlossen werden.
    • Gerades Gleis 62172
    • Gerades Gleis 62188
    • Gerades Gleis 62229
    • Gerades Gleis 62236



Spannung

  • Aufbauen
    • 9-24V Gleisspannung

Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.

  • Leistung
    • 9-24V Gleichspannung
    • 100mA Strom

Jeder Ausgang kann mit 100mA belastet werden und liefert 9-24V Gleichspannung.

  • Bedarf
    • Ruhestrom unter 5mA

Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

  • Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.



Ankuppeln

  • Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
  • Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
  • Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.



Konfiguration

  • Standard Standardmässig werden die Signale mit einer Dimmzeit von 500ms ein- und ausgeblendet.
  • Langzeitgedächtnis Der Decoder merkt sich jeden Befehl und stellt beim Start automatisch das letzte Signalbild wieder her.
  • Es werde Licht Aber nicht zu schnell.... Du kannst die Dimmzeit individuell anpassen. Dabei sind Dimmzeiten von 10 bis 2550 Millisekunden möglich. Und das in kleinen Schritten von 10 Millisekunden. Auch die vorbildgerechte Pause zwischen den Signalbildern wird eingehalten.
  • Hektischer Bahnbetrieb? Die Signale können auch ohne Dimmzeit geschaltet werden.



Installation

    • Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
    • Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
    • Abmessungen 70x50mm, 25mm hoch
    • Befestigung 4 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.
Hersteller-Artikelnummer 50402
Art.-Nr. DW50402
Hersteller Decoderwerk
Spur 0m, H0e, H0m, 0, N, 1, Z, TT, H0, G
Lebenszyklus Aktuell
