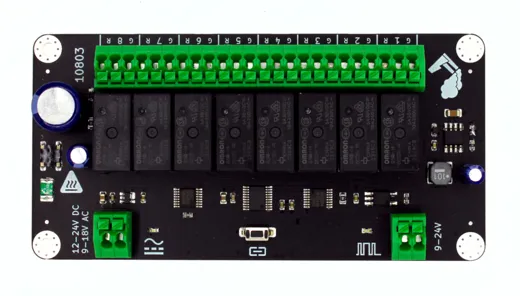

Decoderwerk 10803 8 Kanal Relaisdecoder

Beschreibung

• Der Decoder verfügt über 8 Ausgänge die als Wechsler arbeiten.
• Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
• Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Spannung

• Aufbauen
  • 12-24V Gleichspannung
  • 9-18V Wechselspannung
  • 12-24V Gleisspannung

Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.

• Leistung
  • 30V Gleichspannung
  • 30V Wechselspannung
  • 3A pro Relais

Jedes Relais kann mit 3A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.

• Bedarf
  • Ruhestrom unter 10mA

Der Decoder selbst benötigt im Ruhezustand unter 10mA. Wenn alle Relais geschaltet sind beträgt der Strombedarf ca. 160mA. Wir empfehlen ein Netzteil mit mindestens 200mA.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
• Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's geschrieben werden.

Konfiguration

• Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Das gewählte Relais wird geschaltet, bis es durch Auswahl deaktiviert wird.
• Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung des Relais wieder her.
• Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
• Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.

Installation

• Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
• Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
• Abmessungen 120x60mm, 25mm hoch
• Befestigung 4 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.
