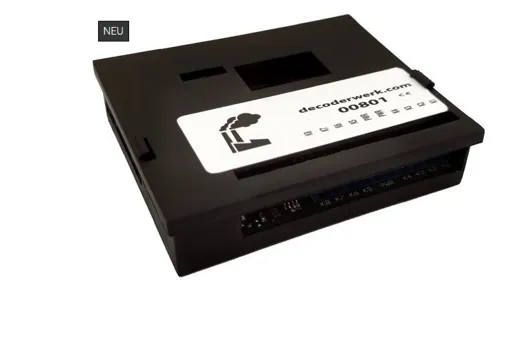

Decoderwerk 00801 8 Kanal Rück und Belegtmeldemodul für LocoNet, S88 und RS-BUS

Beschreibung

• Das Rückmeldemodul verfügt über 8 Meldeeingänge.
• Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
• Der Betrieb funktioniert für 2 und 3 Leitersysteme
• Die Rückmeldung kann über S88, LocoNet und RS-Bus erfolgen
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Kompatibel

• Zu allen Zentralen welche RS-Bus, LocoNet oder S88 als Rückmeldebus unterstützen.

Spannung

• Aufbauen
  • 9-24V Gleisspannung

Die Versorgung muss immer mit über das Gleis erfolgen

• Leistung
  • 9-24V Gleichspannung
  • 20mA Strom

Jeder Meldeausgang mit 3A belastet werden

• Bedarf
  • Ruhestrom unter 20mA

Der Decoder selbst benötigt im Ruhezustand unter 20mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Installation

• • Anschlüsse Markenklemmen bis zu 1mm2.
  • Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt. Alle Meldeausgänge sind ebenfalls über Optokoppler angebunden sodass alle Bussysteme zur Zentrale vollständig galvanisch getrennt sind
  • Abmessungen 95x80mm, 40mm hoch
  • Befestigung 2 Befestigungslöcher der Grösse M4. Im stabilen Gehäusen
