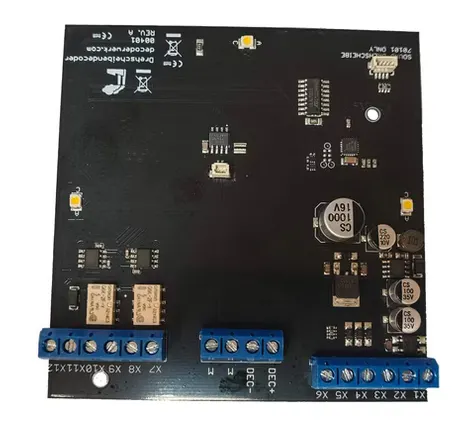

Decoderwerk 00401 Drehscheibendecoder für 2 und 3 Leiter, mit Herzstückrelais. Einzelabgangsadressen Universell

• Der Decoder verfügt über
  • 1 Motorausgang
  • 2 Schaltausgang
  • 1 SUSI Anschluss
  • 3 Kontakteingänge
  • RailCom
  • Kehrschleifenmodul für 2 Leiter
  • LEDs zur Beleuchtung
  • Belegtmeldeeinheit für den Drehteller
  • Rampenfunktion beschleunigen/bremsen
• Die Stromversorgung der Verbraucher erfolgt durch die am Decoder angeschlossene Stromquelle.
• Der Betrieb kann mit DCC oder Märklin Motorola als auch analog über Kontakte erfolgen
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

• Kompatibilität Der Decoder kann direkt mit den folgenden Drehscheiben eingesetzt und angeschlossen werden.

• • POLA G Drehscheibe
  • Märklin Metalldrehscheibe
  • Fleischmann Drehscheibe
  • Alle weiteren Drehscheiben mit Gleichstrommotor und Schaltkontakt je Abgang
  • Eigenbaudrehscheiben mit Schaltkontakt je Abgang

Spannung

• Aufbauen
  • 9-24V Gleichspannung
  • 9-18V Wechselspannung
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
• Leistung
  • 9-24V Gleichspannung
  • 0,1A pro Ausgang
  • 2A Motorausgang
  Jeder Ausgang kann mit 0,1A belastet werden und liefert 9-24V Gleichspannung. Der Decoder kann insgesamt mit maximal 3A belastet werden.
• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf der Ausgänge hängt vom angeschlossenen Artikel ab. Wir empfehlen ein Netzteil mit 1A.
• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
• Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.

Ankuppeln

• Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
• Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung wieder her und speichert seine Position
• Umfang Jeder Gleisabgang kann eine eigene Adresse zugewiesen bekommen zur direkten Ansteuerung. Zudem sind Adressen für 180° und schrittweise Steuerung vorhanden
• Für Immer Jeder Ausgang ist als Dauerbetrieb konfiguriert. Der gewählte Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.
• Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltimpulse von 1 bis 255 Sekunden möglich in kleinen Schritten

Installation

• Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
• Drehscheibe Das Steuerungssignal DCC ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
• Abmessungen 100x97mm, 25mm hoch
• Befestigung 2 Befestigungslöcher der Größe M3. Der Innendurchmesser beträgt 3.5mm.

Wir empfehlen unser Soundmodul 70101 mit passendem Drehscheibensound!
