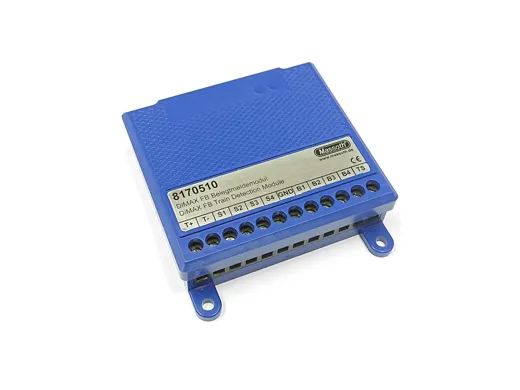

Massoth 8170510 DiMAX FB Belegtmeldemodul

Das DiMAX FB Belegtmeldemodul 8170510 überwacht vier eigenständige Gleisabschnitte. Sobald sich ein Zug auf einem Belegtmeldeabschnitt befindet, wird dieser als belegt gemeldet. Der Dauerfahrstrom liegt bei 6A (Spitzenstrom 8A). Der Auslösestrom zur Belegtmeldung liegt zwischen 2mA und 100mA und ist in fünf Stufen individuell einstellbar. Das Belegtmeldemodul ist sowohl für den Booster- als auch Kehrschleifeneinsatz geeignet. Detaillierte Anschlusspläne befinden sich in der zweisprachigen Anleitung, die dem Produkt beiliegt.

Das DiMAX FB Belegtmeldemodul 8170510 überwacht vier eigenständige Gleisabschnitte. Sobald sich ein Zug auf einem Belegtmeldeabschnitt befindet, wird dieser als belegt gemeldet. Die Belegtmeldung erfolgt üblicherweise über ein Rückmeldemodul an das Digitalsystem und wird dort direkt, oder über einen angeschlossenen Computer mit Steuerungssoftware ausgewertet und verarbeitet. Alternativ dazu kann auch eine direkte optische LED-Belegtmeldeanzeige realisiert werden (z.B. Gleisbildstellpult). Der Dauerfahrstrom je Belegtmeldeabschnitt liegt bei 6A (Spitzenstrom 8A), die Gesamtbelastbarkeit bei 8A (Spitzenstrom 12A). Der Auslösestrom zur Belegtmeldung liegt zwischen 2mA und 100mA und ist in fünf Stufen individuell einstellbar. Die unabhängige Spannungsüberwachung stellt den fehlerfreien Betrieb des DiMAX FB Belegtmeldemoduls und der Belegtmeldeabschnitte im Fahrbetrieb, aber auch im Falle eines Notaus sicher. Das DiMAX FB Belegtmeldemodul ist sowohl für den Booster- als auch Kehrschleifeneinsatz geeignet. Detaillierte Anschlusspläne befinden sich in der zweisprachigen Anleitung, die dem Produkt beiliegt.

Hinweis: Das DiMAX FB Belegtmeldemodul 8170510 ersetzt das frühere DiMAX Belegtmeldemodul 8170501.
