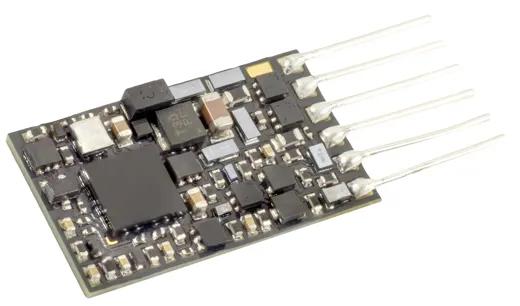

ZIMO MN160N MN160N

Die Decoderfamilie der MN160 sind bei ZIMO in den Varianten MN160,  MN160N und MN160L erhältlich. Mit gleicher Platine auch als unbedrahtete Version ist der MN160N und MN160L erhältlich.

Bei dieser Version des MN160, der sogenannte MN160N handelt es sich um einen Funktionsdecoder mit 6 Pol NEM 651 Schnittstelle direkt an Stiften. Der Decoder besitzt 4 Funktionsausgänge, wovon sich 2 an Stiften und 2 auf Lötpads befinden. Zudem sind 2 Funktionsausgänge als Logikpegel - Ausgänge vorhanden. Die Logikpegel - Ausgänge eignen sich für die Ansteuerung von Servos, SUSI - Schnittstellen oder auch als LED -Ausgänge.

Der Unterschied zum MN160L ist, dass der MN160N die Stifte nicht abgewinkelt auf dem Decoder angelötet besitzt.

StayAlive: KEIN direkter Anschluss, aber wie an alle Decoder ist eine externe Schaltung mit dem StayAlive-Controller STACO4, STACO1 oder STACO3, aber auch einigen Dioden, Widerstand und dem Energiespeicher-Elko anschließbar.

Um die kleinen Abmessungen zu ermöglichen, sind die Decoder der MN160-Familie NICHT mfx- und auch NICHT AC-kompatibel.

Dieser Decoder stellt mit der 6 Pol NEM 651 Schnittstelle die Kapazität für die aufgeführten Ausgänge bereit und ist für ein Modell mit 6 Pol NEM 651 Schnittstelle vorgesehen.
