8 Kanal Weichendecoder
Decoderwerk
Spur H0Spur NSpur GSpur H0mSpur H0eSpur 1Spur TTSpur 0

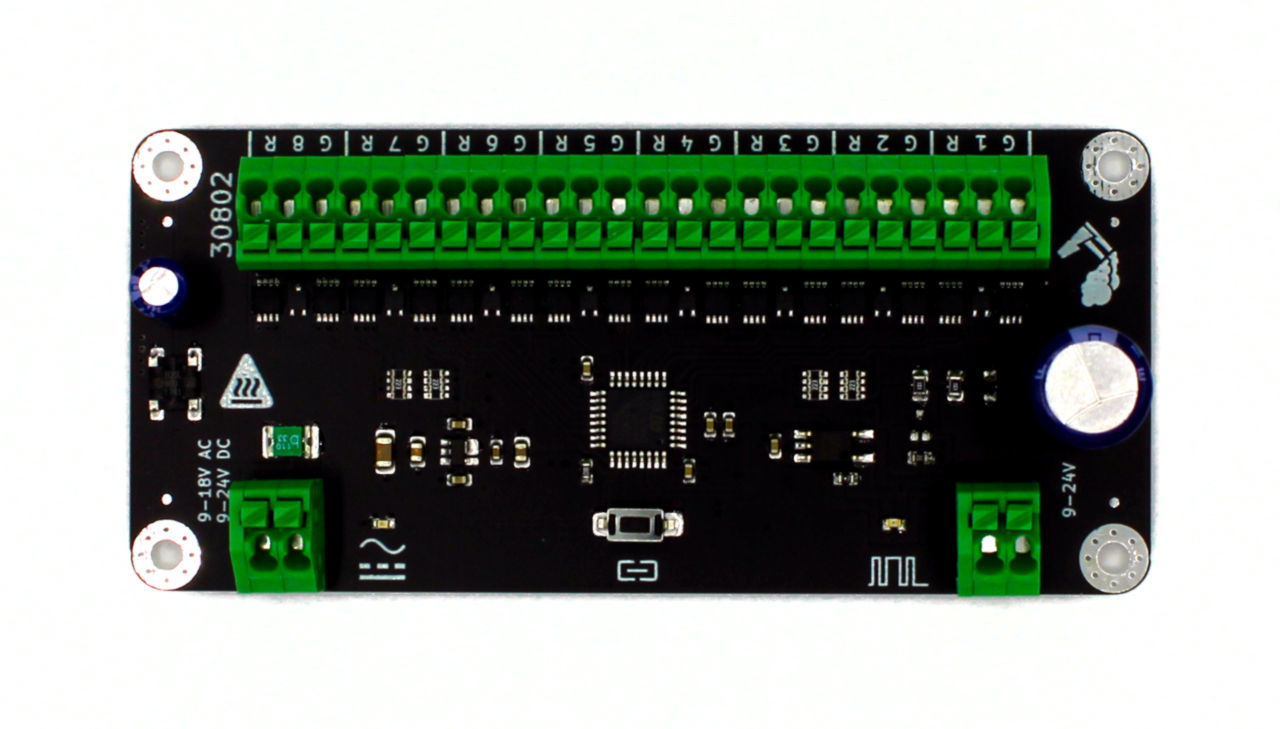

8 Kanal Weichendecoder

CHF 37.50

Verfügbar: Ab Lager, sofort lieferbar

Anzahl (Stk.):

Beschreibung

  • Der Decoder verfügt über 8 Ausgänge.
  • Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
  • Der Decoder eignet sich für Weichen mit Doppelspulantrieben oder Entkupplungsgleise.
  • 100% Qualitätsprüfung aller Decoder
    Entwicklung und Produktion in Deutschland
    Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller



Spannung

  • Aufbauen
    • 9-24V Gleichspannung
    • 9-18V Wechselspannung
    • 9-24V Gleisspannung

Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.

  • Leistung
    • 9-24V Gleichspannung
    • maximal 2A pro Ausgang

Jeder Ausgang kann einzeln mit 2A belastet werden und liefert 9-24V Gleichspannung. Der Decoder kann insgesamt mit maximal 2A belastet werden.

  • Bedarf
    • Ruhestrom unter 10mA

Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf der Ausgänge hängt vom angeschlossenen Artikel ab. Wir empfehlen ein Netzteil mit 2A.

  • Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
  • Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.



Ankuppeln

  • Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
  • Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
  • Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
  • Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
  • Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.



Konfiguration

  • Standard Standardmässig erzeugt jeder Ausgang einen Schaltimpuls von 400ms.
  • Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 10ms bis 2.550ms möglich. Und das in kleinen Schritten von 10ms.
  • Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.
  • Abkuppeln Wird die Schaltzeit erhöht, bleibt der Ausgang solange aktiviert, wie die Taste an der Zentrale betätigt wird. So können z.B. Entkupplungsgleise genau kontrolliert werden.
  • Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Der gewählte Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.



Installation

  • Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
  • Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
  • Abmessungen 110x50mm, 25mm hoch
  • Befestigung 4 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.
Hersteller-Artikelnummer 30802
Art.-Nr. DW30802
Hersteller Decoderwerk
Spur 0m, H0e, H0m, 0, N, 1, Z, TT, H0, G
Lebenszyklus Aktuell
